Las esclusas

Las esclusas actuales, como toda construcción arquitectónica antigua, tienen su propio lenguaje y las huellas de los cambios experimentados.

Evolución de las dimensiones de las esclusas

Las primeras esclusas se construyeron en el canal del Norte y, según Fernando de Ulloa [1], estaban proyectadas para contener una sola barca de las mayores o dos de las pequeñas, por lo que las compuertas tendrían una luz de 19 pies. Sin embargo, el mariscal de Campo, Antonio de Flobert, comisionado por el rey para reconocer las obras que se estaban ejecutando en la primavera de 1761, propuso ampliar la capacidad de las esclusas para dos barcas de las mayores y que las compuertas tuvieran, por tanto, 21 pies [2].

Esclusa 1.ª del ramal Norte

Las dimensiones y la forma cóncava de las esclusas se mantuvieron hasta las reformadas en el Soto Albúrez en los primeros años del siglo XIX. Todas ellas tienen dimensiones parecidas, con ligeras variaciones La longitud entre los tranqueros se sitúa en torno a los 83 pies, la anchura en su centro es de unos 33 pies y la altura de 22-24 pies y de 12 sobre el busco.

Las esclusas 34,35 y 36 de Soto Albúrez constituyen un caso aparte. Como señala Juan de Homar, en 1806, «está ya construido el solado y tres hiladas de los muros de esta Ynclusa» [3]. Tras la larga paralización de las obras, cuando la empresa privada, bajo dirección facultativa de Epifanio Esteban, procede a  continuar la ejecución de estas esclusas se hizo en la forma y las dimensiones realizadas en tiempo de Juan de Homar. Fueron las rígidas instrucciones del ingeniero inspector facultativo del Gobierno, Antonio Prat, las que obligaron a derribar lo ya construido para que las esclusas adoptaran la forma rectangular y las dimensiones suficientes para una sola embarcación [4].

Esclusas de Soto Albúrez

Las esclusas que se construyeron a partir de las de Soto Albúrez adoptaron las dimensiones propuestas por José Agustín de Larramendi: 100 pies de longitud por 18 de ancho entre las compuertas [5]. Por su parte, las que se ejecutaron en el canal de Campos se ajustaron a lo establecido en la Real orden de 5 de febrero de 1834: 90 pies de longitud por 17 de ancho entre las compuertas [6].

Quinta esclusa del ramal de Campos

Las nuevas modificaciones experimentadas por las esclusas tuvieron lugar en 1959, cuando se decide que el uso del riego sea la actividad principal, junto al abastecimiento de agua, suspendiéndose definitivamente la navegación en el Canal de Castilla. Es a partir de entonces, y como consecuencia de las exigencias que impone el regadío, cuando comienzan a sustituirse los elementos técnicos ligados a la navegación por aquellos otros que hacen posible el riego, como se verá más adelante [7].

Seguidamente se describirán los elementos originales que se conservan actualmente en las esclusas y aquellos otros que las han modificado.

Detalle del plano de Fernando de Ulloa de 1760. AGMM// esp-7-10

La caja de boquillas

En una de las dos aletas de la embocadura se abre la caja de boquillas o, como dice Sánchez Taramas, el «conducto con sus tajaderas por donde se dejan salir las aguas del Canal cuando no trabajan las Ynclusas; y llevándolas por una acequia, se vuelven a introducir (en el Canal), después de aprovechar su desnivel en el uso de molinos o batanes». Fernando de Ulloa añade a estas funciones la de dar «salida a las aguas que desde luego han de emplearse en el riego a cuyo fin están abiertas las acequias principales…» [8].

Caja de boquillas de la esclusa 8.ª del ramal del Norte

Este tipo de boquillas solo existen en el ramal Norte, y en algunas esclusas han sido modificadas. En las esclusas de Calahorra de Ribas, al disponer el puente delante de las mismas, la toma de la derivación se realiza en el propio puente a través de un arco muy rebajado.

En los ramales Sur y de Campos, el Inventario de 1851 las denomina muros o entradas del cuérnago.



Toma de agua para el cuérnago en El Serrón

Las recatas

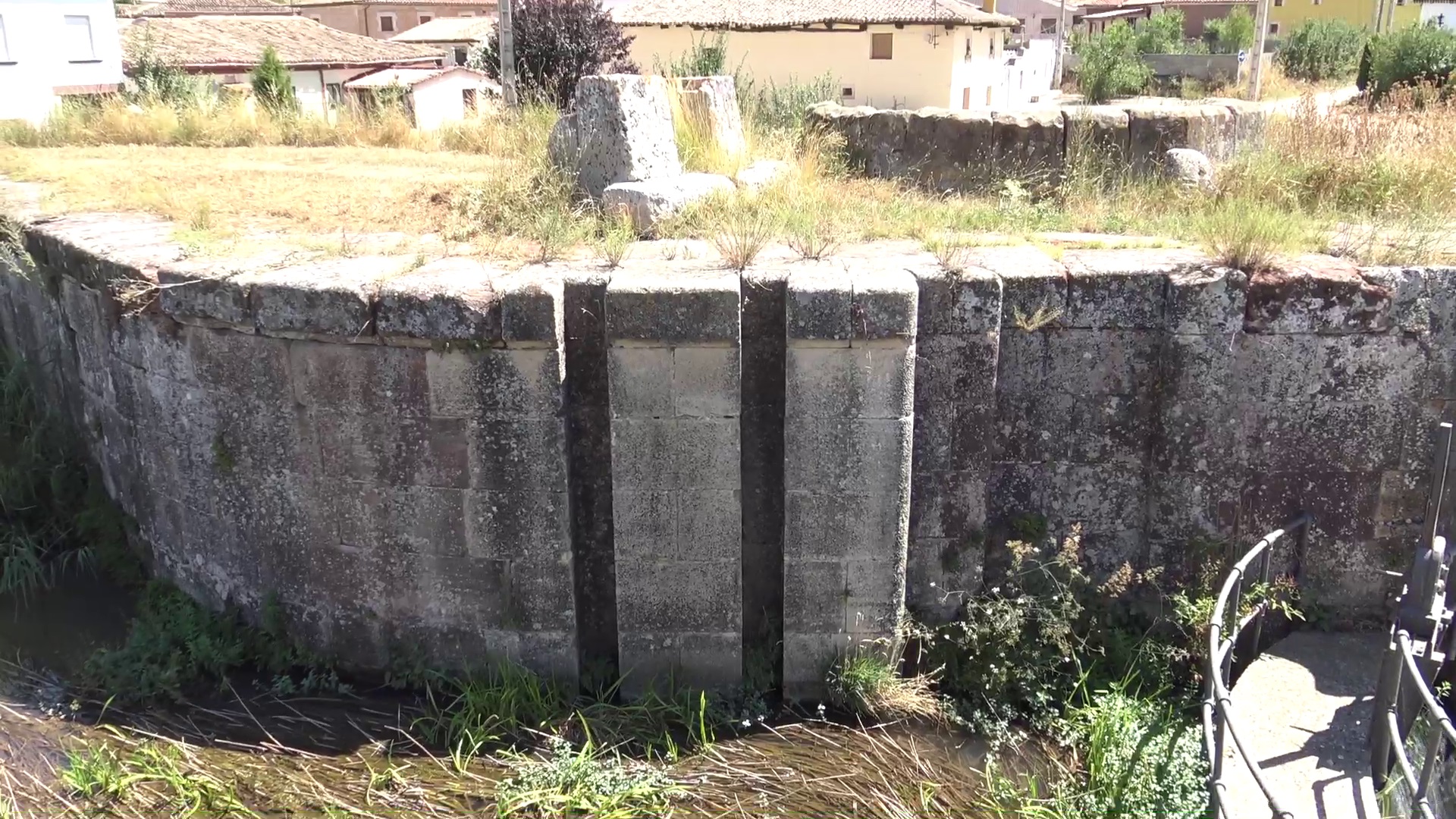

A continuación, en ambas aletas, en los denominados «morros», se tajan sendas acanaladuras verticales, llamadas recatas, que en palabras de Juan Muller tienen como destino «introducir por ellas diferentes cuartones horizontalmente, los unos sobre los otros, los cuales formando una presa de cada lado, facilitan y dan lugar para recomponer el suelo y puertas de la esclusa, siempre que sea necesario» [9].

Recatas en la esclusa 1.ª del ramal

Los telares o guardapuertas

Seguidamente de las recatas, los muros de la esclusa se retranquean para acoger las puertas cuando están abiertas. Este rebaje en el muro recibe distintas denominaciones: telar, caja, encasamento y guardapuertas. Como señala Sánchez Taramas, en la misma caja «se ha de hacer otra (…) para que reciban las taxaderas y guías con que se cierran los postiguillos» [10]. Esta segunda caja solo aparece en las esclusas del ramal Norte y en las primeras del ramal Sur, así como en la esclusa de la tercera retención.

Esclusa séptima

Las puertas

Las puertas constituían el elemento fundamental para posibilitar la navegación por el canal. Solo se conservan, si no recuerdo mal, las metálicas de la retención de san Andrés, las superiores de la tercera retención y las de la esclusa 42. Se han repuesto las de las esclusas 6, 14 y 22-24 en el ramal Norte; y las de la sexta y séptima del ramal de Campos. Las puertas de doble hoja son de tipo mitra, provistas de unas portanas de desagüe con cierre de guillotina en la parte inferior.

Puertas en la esclusa 14.ª del ramal Norte



Los tornos

Las puertas se abría a brazo en los primeros tiempos del Canal; a principios del pasado siglo se cambiaron las de madera existentes por otras metálicas y un nuevo sistema de apertura por medio de un torno movido por un timón que accionaba un sistema de poleas y palancas. En muchas esclusas se conservan los apoyos de piedra o cabrestantes utilizados para fijar los tornos con los que se manejaban los portones de la esclusa. En la sexta del ramal Norte se ha reproducido un torno.

Esclusa 15.ª del ramal Norte



El busco

En relación con las puertas está el busco, umbral de la esclusa con forma de bloque triangular sobre el que asientan las puertas al cerrarse. Habitualmente está cubierto por las aguas.

Los vasos o balsas

Los vasos o balsas de las esclusas son, lógicamente, los elementos fundamentales de las mismas. La balsa tiene forma oval o elíptica en las construidas en el siglo XVIII. Según Sánchez Taramas este tipo de balsas tiene la ventajas de ofrecer una mayor resistencia a los empujes de la tierra envolvente y la de permitir el paso a la vez de dos embarcaciones, con lo que se gana tiempo en el proceso de subida o bajada por el Canal [11].

Esclusa 4.ª del ramal Norte

En las esclusas que se construyeron en el siglo XIX se sustituyó la forma oval de los vasos por la rectangular que solo permite el paso de una sola barca cada vez. Esta desventaja se compensa con el ahorro de tiempo y de volumen de agua en la maniobra, así como en el coste de la construcción de la esclusa.



Segunda esclusa del ramal de campos

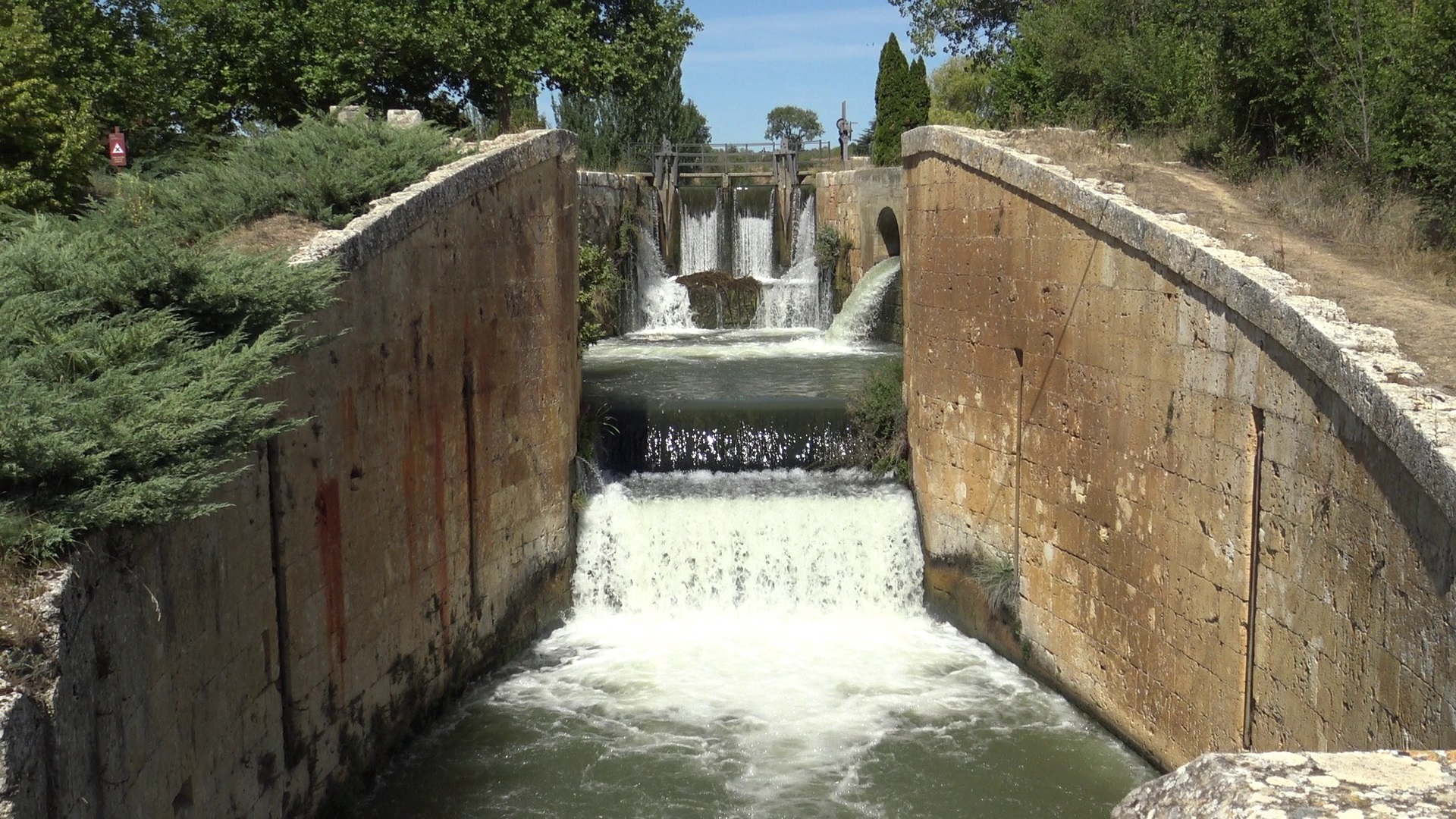

La mayor parte de las esclusas tienen un solo vaso pero, como explica Sánchez Taramas, cuando la caída o desnivel es superior a los 14 pies se hace necesario dividir la caída en dos, tres o más balsas. En el Canal de Castilla encontramos estos agrupamientos en Frómista (4), Calahorra de Ribas, El Serrón y Soto Albúrez (3), Olmos de Pisuerga, Grijota y Viñalta (2). A partir de 1831 ya no se realizan estos agrupamientos.

Las cuatro esclusas de Frómista

Las tres esclusas de El  Serrón



Las dos esclusas de Viñalta

Los puentes de las esclusas

Todas las esclusas disponen de un puente de comunicación, salvo la tercera y la quinta del ramal Norte que carecen del mismo.



La esclusa 3.ª del ramal Norte sin puente



Solamente en el agrupamiento de Calahorra de Ribas el puente se sitúa aguas arriba de la esclusa 22.



Puente en las esclusas de Calahorra de Ribas

En el resto de las esclusas, el puente se ubica aguas abajo de las mismas. Los puentes de las esclusas del ramal Norte y las del ramal Sur hasta las de Soto Albúrez, inclusive, presentan un arco de medio punto.

Puente en la esclusa 16.ª del ramal Norte



A partir de la esclusa 37, los arcos son escarzanos. En el caso de las esclusas del ramal de Campos, los puentes integran el arco de la esclusa y el correspondiente al canal de derivación. En los pretiles destaca el bloque central que servía de guía para los barqueros. No están presentes en los puentes de las esclusas del ramal de Campos.



Puente de la esclusa 41.ª del ramal Sur

Puente de la segunda esclusa del ramal de Campos

  ***

Como ya se ha señalaso, a partir de 1959, tras la suspensión definitiva de la navegación en el Canal de Castilla, las exigencias que impone el regadío condujeron a la modificación de algunos elementos de las esclusas y de su entorno.

Los aliviaderos

Con el objetivo de incrementar la velocidad del agua se logró el descenso de su lámina mediante la construcción de aliviaderos, a una cota más baja del nivel inicial, aguas arriba de cada una de las esclusas. En el proyecto de transformación del Canal de Castilla se indicaba que el desagüe de estos aliviaderos se realizara aguas abajo de los saltos; sin embargo, se llevó a cabo mediante un gran tubo enterrado que aflora en un muro lateral de la esclusa en el que se demolieron los sillares y se perfiló el hueco con hormigón. A partir de la esclusa 8 del ramal Norte, la conducción enterrada del aliviadero conecta con la de la toma o desvío de la misma margen, regulado con compuerta vertical.

Aliviadero en la esclusa 6.ª del ramal Norte

Desagüe del aliviadero de la esclusa 5.ª del ramal Norte

Toma en la esclusa 8.ª del ramal Norte

En Calahorra de Ribas, la presencia excepcional del puente delante de las esclusas, condujo a la construcción de sendos aliviaderos bordeando las paredes rebajadas de la primera esclusa del conjunto. El derrame en cascada del agua por las paredes de la esclusa produce los efectos espectaculares que se pueden admirar.

Las esclusas de calahorra al atardecer



Las alzas fijas de cemento con pasarela

Al suprimirse la navegación, las puertas inferiores sobraban y las superiores podrían haberse mantenido a modo de retenciones, pero debido a su alto coste de mantenimiento se sustituyeron por una sencilla presa cilíndrica de hormigón. Se aprovecharon los trampones de las puertas para colocarlos en el paramento de la presa, que también son vertederos. Sobre la presa se colocaron unas sencillas pasarelas semejantes a las existentes.



Alza o presa de hormigón en la esclusa 4.ª del ramal Norte

Se recuerda que actualmente las esclusas que disponen de compuertas son las siguientes: en el ramal del Norte, la sexta, la de la Segunda retención, la catorce y las de Calahorra de Ribas; en el ramal Sur, la cuarenta y dos; en el ramal de Campos, la de la Tercera retención, la sexta y la séptima.

Esclusa 42.ª del ramal Sur

Séptima esclusa del ramal de Campos
